ALFi6K Aptomat MCB ELECO 2P 16A 6kA là thiết bị đóng cắt bảo vệ mạch điện với dòng định mức 16A, khả năng cắt ngắn mạch 6kA, đáp ứng tiêu chuẩn EN/IEC60898. Sản phẩm tích hợp cơ chế bảo vệ Nhiệt/Từ, giúp chống quá tải, ngắn mạch, đảm bảo an toàn cho hệ thống điện dân dụng, thương mại và công nghiệp.

Giới thiệu ALFi6K Aptomat MCB ELECO 2P 16A 6kA

ALFi6K Aptomat MCB ELECO 2P 16A 6kA thuộc dòng thiết bị đóng cắt MCB chất lượng cao của ELECO, được thiết kế nhằm bảo vệ các hệ thống điện hạ thế trước các sự cố quá tải và ngắn mạch.

Với cấu hình 2 cực (2P) và dòng điện định mức 16A, sản phẩm phù hợp cho các mạch điện 1 pha, hệ thống phân phối điện nhỏ, tủ điện gia đình, văn phòng và các công trình yêu cầu thiết bị bảo vệ có độ ổn định cao.

MCB ELECO ALFi6K nổi bật với:

• Khả năng cắt ngắn mạch 6kA.
• Đạt tiêu chuẩn EN / IEC60898.
• Thiết kế nhỏ gọn dạng module.
• Lắp đặt nhanh chóng trên thanh DIN Rail 35mm.
• Hoạt động ổn định trong nhiều điều kiện môi trường.

Đặc điểm nổi bật ALFi6K MCB ELECO 2P 16A 6kA

1. Khả năng cắt ngắn mạch 6kA

MCB ELECO ALFi6K 2P 16A sở hữu khả năng cắt dòng sự cố lên đến 6kA, giúp bảo vệ hệ thống điện khi xảy ra hiện tượng:

• Ngắn mạch.
• Dòng điện tăng đột biến.
• Sự cố trên đường dây.

Thiết bị giúp giảm thiểu nguy cơ hư hỏng thiết bị điện và đảm bảo an toàn cho người sử dụng.

2. Bảo vệ kép quá tải và ngắn mạch

Sản phẩm sử dụng cơ chế ngắt:

Bộ ngắt Nhiệt / Từ (Thermal Magnetic)

Bao gồm:

Bảo vệ quá tải

Khi dòng điện vượt quá mức cho phép trong thời gian dài, cơ chế nhiệt sẽ tác động và ngắt mạch.

Bảo vệ ngắn mạch

Khi xảy ra dòng sự cố lớn, bộ phận từ tác động nhanh giúp bảo vệ hệ thống.

3. Tiêu chuẩn EN / IEC60898 quốc tế

ALFi6K MCB ELECO được sản xuất theo tiêu chuẩn:

EN / IEC60898

Đảm bảo:

• Khả năng đóng cắt an toàn.
• Độ bền cơ khí cao.
• Hoạt động ổn định.
• Phù hợp cho nhiều ứng dụng điện.

4. Thiết kế nhỏ gọn, tối ưu không gian tủ điện

MCB ELECO ALFi6K có thiết kế dạng module:

• Lắp trên thanh DIN Rail 35mm.
• Chiều rộng 17.8mm trên mỗi cực.
• Tiết kiệm diện tích tủ điện.
• Thuận tiện khi lắp đặt và bảo trì.

Thông số kỹ thuật ALFi6K Aptomat MCB ELECO 2P 16A 6kA

• Bản vẽ layout


  Đặc tính tác động của MCB ELECO ALFi6K

  Tác động nhiệt

  Giới hạn tác động:

  (1.13 – 1.45) × In

  Tác động từ

  • Đường cong B: 3 – 5 × In
  • Đường cong C: 5 – 10 × In
  • Đường cong D: 10 – 20 × In

  Tùy theo đặc điểm tải, người dùng có thể lựa chọn đường cong phù hợp:

  • Curve B: Thiết bị chiếu sáng, tải điện trở.
  • Curve C: Động cơ nhỏ, thiết bị dân dụng.
  • Curve D: Thiết bị có dòng khởi động lớn.

  ---

  Khả năng đấu nối

  Kiểu đầu nối

  • Đầu cốt (Lug).
  • Đầu kim (Pin).

  Kích thước dây đấu nối

  Dòng định mức đến 25A:

  • Dây mềm: 16mm²
  • Dây cứng: 25mm²

  Dòng định mức từ 32A đến 63A:

  • Dây mềm: 25mm²
  • Dây cứng: 35mm²

  ---

  Ứng dụng ALFi6K Aptomat MCB ELECO 2P 16A 6kA

  Sản phẩm được sử dụng trong:

  ✔ Tủ điện gia đình.
  ✔ Tủ điện căn hộ.
  ✔ Văn phòng làm việc.
  ✔ Cửa hàng, showroom.
  ✔ Tủ điện điều khiển.
  ✔ Hệ thống điện nhà xưởng.
  ✔ Công trình dân dụng và thương mại.

  ---

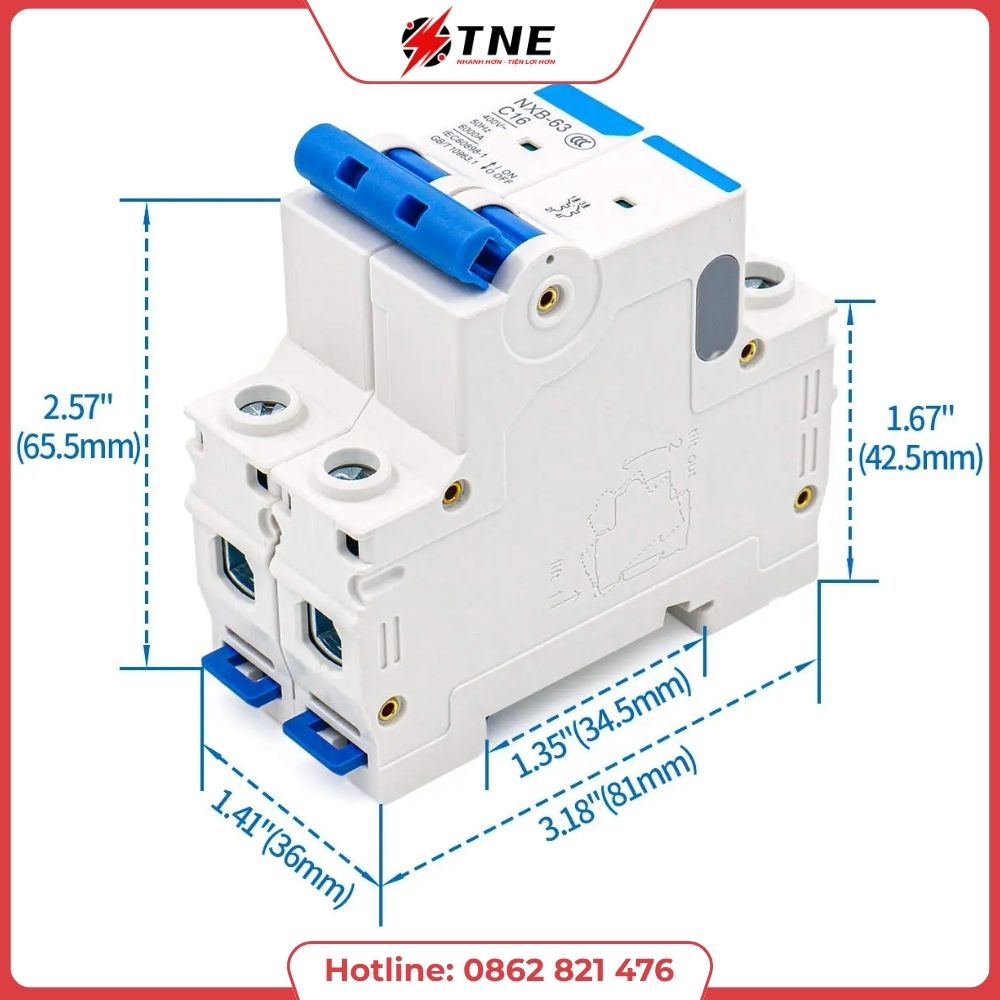

  Bản vẽ kích thước (Layout)

  Thông tin lắp đặt:

  • Loại: MCB 2P.
  • Kiểu lắp: Thanh DIN Rail 35mm.
  • Chiều rộng: 17.8mm/cực.
  • Thiết kế dạng module tiêu chuẩn.

  Nội dung đề xuất bổ sung:

  • Bản vẽ kích thước sản phẩm.
  • Sơ đồ đấu dây MCB ELECO 2P 16A.
  • File CAD kỹ thuật.

  ---

  Ưu điểm ALFi6K Aptomat MCB ELECO 2P 16A 6kA

  ✔ Dòng định mức 16A phù hợp nhiều ứng dụng điện.
  ✔ Khả năng cắt ngắn mạch cao 6kA.
  ✔ Bảo vệ quá tải, ngắn mạch an toàn.
  ✔ Đạt tiêu chuẩn EN/IEC60898.
  ✔ Lắp đặt dễ dàng trên DIN Rail.
  ✔ Thiết kế nhỏ gọn, tiết kiệm không gian.
  ✔ Chi phí đầu tư tối ưu.

  ---

  TNE – Nhà cung cấp thiết bị điện ELECO chính hãng

  TNE cung cấp đầy đủ các dòng:

  ALFi6K Aptomat MCB ELECO

  Bao gồm:

  • MCB 1P.
  • MCB 1P+N.
  • MCB 2P.
  • MCB 3P.
  • MCB 3P+N.
  • MCB 4P.

  Dải dòng điện:

  0.5A – 63A

  Phục vụ:

  • Nhà thầu M&E.
  • Đơn vị thi công tủ điện.
  • Nhà máy sản xuất.
  • Đại lý thiết bị điện.
  • Công trình dân dụng và công nghiệp.

  ---

  Sản phẩm liên quan

  • ALFi6K Aptomat MCB ELECO 2P 10A 6kA
  • ALFi6K Aptomat MCB ELECO 2P 20A 6kA
  • ALFi6K Aptomat MCB ELECO 2P 25A 6kA
  • ALFi6K Aptomat MCB ELECO 2P 32A 6kA
  • MCCB ELECO
  • RCCB ELECO
  • RCBO ELECO

  ---

  Câu hỏi thường gặp (FAQ)

  ALFi6K MCB ELECO 2P 16A 6kA dùng ở đâu?

  Sản phẩm phù hợp cho các mạch điện chiếu sáng, ổ cắm, thiết bị dân dụng và các hệ thống điện tải nhỏ.

  MCB ELECO 16A có bảo vệ quá tải không?

  Có. Thiết bị tích hợp bộ bảo vệ nhiệt giúp tự động ngắt khi dòng điện vượt quá mức cho phép.

  ALFi6K 2P 16A có lắp được trong tủ điện tiêu chuẩn không?

  Có. Sản phẩm được thiết kế để lắp trực tiếp trên thanh DIN Rail 35mm phổ biến hiện nay.
