Hướng Dẫn Lắp Đặt Mô-Đun Công Tắc Thông Minh TN-SM-01 Cho Người Mới Bắt Đầu

Bạn đang sở hữu một mô-đun công tắc thông minh TN smarthome và muốn tự tay nâng cấp hệ thống chiếu sáng trong nhà? Việc biến những chiếc công tắc bình thường trở nên “thông minh” không hề khó như bạn nghĩ. Bài viết này sẽ hướng dẫn bạn chi tiết từ khâu đấu nối phần cứng đến cấu hình ứng dụng trên điện thoại.

Để quá trình lắp đặt diễn ra suôn sẻ và an toàn, bạn cần chuẩn bị các dụng cụ sau:

1. Chuẩn bị trước khi lắp đặt

• Mô-đun thông minh TN-SM-01: Thiết bị chính dùng để điều khiển.
• Dụng cụ: Tua vít, kìm tuốt dây, bút thử điện và băng keo đen cách điện.
• Lưu ý quan trọng về điện: Mô-đun này yêu cầu phải có cả Dây Nóng (L) và Dây Trung Tính (N) để hoạt động. Chắc chắn rằng đế âm của bạn có hai dây này

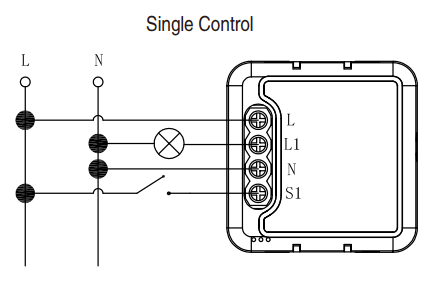

2. Sơ đồ đấu nối kỹ thuật

Mô-đun TN-SM-01 được làm từ nhựa ABS chống cháy cao cấp, hỗ trợ dải điện áp rộng từ 100-240V. Hãy thực hiện theo các bước sau:

• Bước 1: Ngắt hoàn toàn nguồn điện tại khu vực lắp đặt để đảm bảo an toàn.
• Bước 2 (Cấp nguồn): Đấu dây Nóng vào cổng L và dây Trung Tính vào cổng N trên mô-đun.
• Bước 3: Kết nối dây L với một đầu công tắc cơ và đầu còn lại nối với chân S1 của module.
• Bước 4: Bóng đèn một đầu được nối với chân L1 của Module và chân còn lại nối với dây trung tính N

3. Cấu hình ứng dụng Smart Tuya

Sau khi đã hoàn tất phần cứng, hãy cấp điện lại cho thiết bị và tiến hành kết nối phần mềm:

1. Tải ứng dụng: Tìm kiếm và tải App Tuya Smart trên App Store hoặc CH Play.
2. Kích hoạt chế độ ghép đôi: Nhấn giữ nút Reset trên mô-đun đến khi đèn tín hiệu nháy.
3. Thêm thiết bị: Mở ứng dụng, chọn dấu (+) ở góc phải màn hình. Ấn vào mục Add Device, ứng dụng sẽ tự động tìm thấy thiết bị nhờ hỗ trợ mạng Wi-Fi. ( bật cả Bluetooth điện thoại)
4. Hoàn tất: Chọn Wifi và nhập mật khẩu Wi-Fi nhà bạn và đợi trong giây lát để thiết bị đồng bộ.

4. Những tính năng nổi bật sau khi lắp đặt

Khi đã tích hợp thành công vào hệ sinh thái nhà thông minh, bạn có thể:

• Điều khiển từ xa: Bật/tắt đèn từ bất cứ đâu thông qua kết nối internet.
• Ra lệnh bằng giọng nói: Kết nối với Google Home hoặc Amazon Alexa để điều khiển rảnh tay.
• Độ bền cực cao: Với tuổi thọ cơ học lên đến 100.000 lần bật tắt, bạn có thể yên tâm sử dụng trong nhiều năm.
• Hệ thống bảo vệ: Tiêu chuẩn IP35 giúp thiết bị hoạt động ổn định trong môi trường hộp kỹ thuật hoặc đế âm tường.

Kết luận

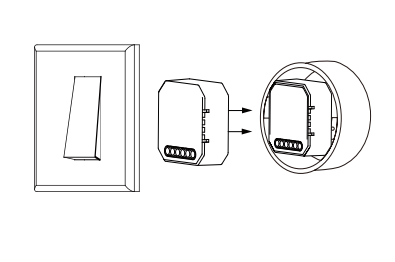

Việc lắp đặt mô-đun công tắc thông minh TN-SM-01 là phương án kinh tế nhất để hiện đại hóa ngôi nhà mà không cần thay thay thế toàn bộ công tắc cũ. Nếu trong quá trình lắp đặt bạn gặp bất kỳ khó khăn nào về sơ đồ dây, hãy liên hệ với bộ phận kỹ thuật để được hỗ trợ tốt nhất!
